一、產品簡介

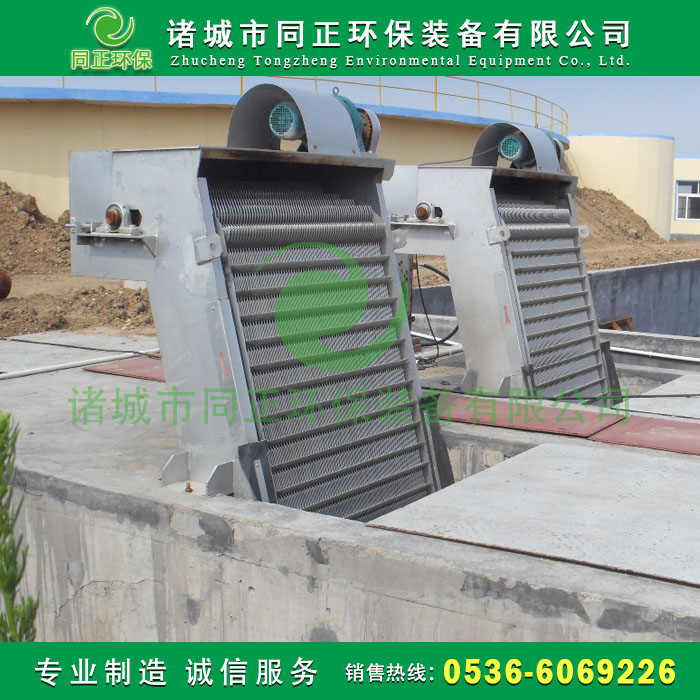

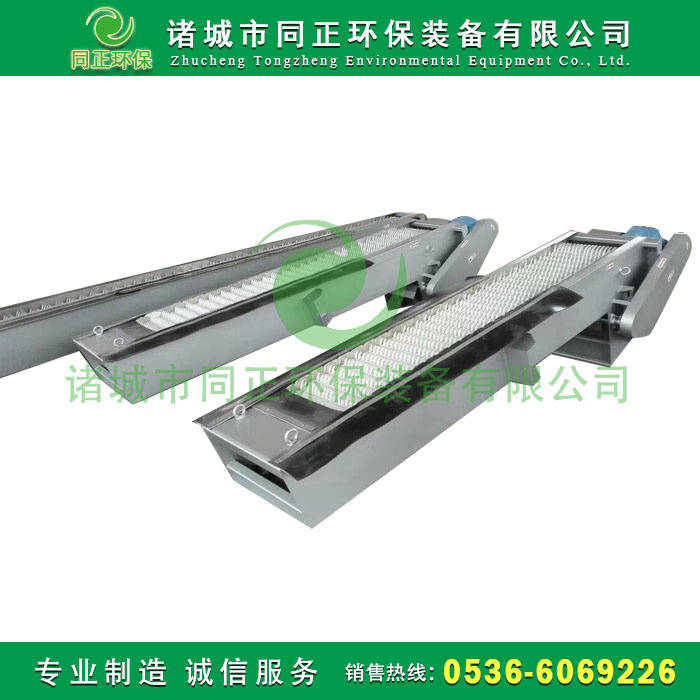

TZGS格柵除污機是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理。自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前我國最先進的固液篩分設備之一，填補了國內空白。
二、工作原理:

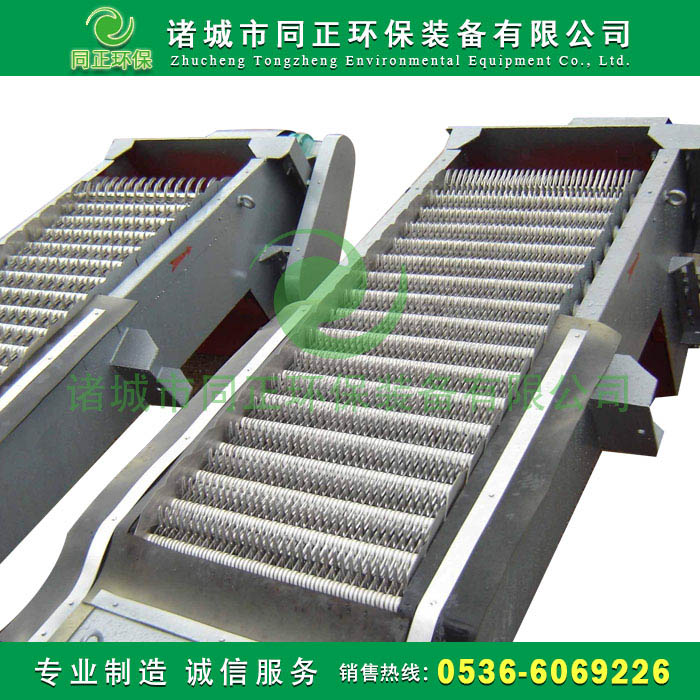

TZGS格柵除污機是由一種獨特的耙齒廠裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。
耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。
按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。
|
型號 |
TZGS300 |
TZGS400 |
TZGS500 |
TZGS600 |
TZGS700 |
TZGS800 |
TZGS900 |
TZGS1000 |
TZGS1100 |
TZGS1200 |
TZGS1250 |
TZGS1500 |
||
|
柵前水深 |
1.0 ( m ) |
|||||||||||||
|
過柵流速 |
0.5--1.0（ m/s ） |
|||||||||||||
|
耙 齒 柵 隙mm
|
1 |
過 水 流 m3/d
|
1850-3700 |
2080-4160 |
2900-5800 |
3700-7400 |
4500-9000 |
5300-10600 |
6000-12000 |
7000-14000 |
7800-15600 |
8600-17200 |
9000-18000 |
11000-22000 |
|
3 |
3700-7400 |
4100-8200 |
5700-11400 |
7500-15000 |
9000-18000 |
10600-21200 |
12300-24600 |
14000-28000 |
15600-31200 |
17200-34400 |
18000-36000 |
22000-44000 |
||
|
5 |
4500-9000 |
5200-10400 |
7100-14200 |
9200-18400 |
11200-18400 |
13000-26000 |
15000-30000 |
17400-34800 |
19400-38800 |
21000-42000 |
22500-45000 |
24000-48000 |
||
|
10 |
5300-10600 |
6200-12400 |
8800-17600 |
11000-22000 |
13500-27000 |
16000-32000 |
17400-34800 |
21100-42200 |
24000-48000 |
25000-50000 |
26000-52000 |
27000-54000 |
||
|
20 |
5500-11000 |
6650-13000 |
9000-18000 |
11500-23000 |
14000-28000 |
17000-34000 |
19000-38000 |
22000-44000 |
25000-50000 |
27000-54000 |
28000-56000 |
29000-58000 |
||
|
30 |
7100-14200 |
8600-17200 |
11700-23400 |
14900-29800 |
18200-36400 |
22100-44200 |
24700-49400 |
28600-57200 |
32500-65000 |
35100-70200 |
36400-72800 |
37700-75400 |
||
|
40 |
7800-15600 |
10200-20400 |
14500-29000 |
18800-37600 |
23000-46000 |
27000-54000 |
31500-63000 |
36000-72000 |
40400-80800 |
44500-89000 |
46500-93000 |
57500-115000 |
||
|
50 |
10200-20400 |
13250-26500 |
18850-37700 |
24450-48900 |
29900-59800 |
35100-70200 |
40950-81900 |
46800-93600 |
52000-104000 |
57200-114400 |
59800-119600 |
74100-148200 |
||
|
注：并聯機的過水流量按以上型號乘2即得。如GF2000型固液分離機為兩臺GF1000型并聯，其柵隙為10mm，則過水流量為：42200－－84400m3/d。 |
||||||||||||||
